Shining 3D FreeScan Omni Lite

Der FreeScan Omni Lite ist ein Metrologie-Scanner, der mit Laserlinien in drei verschiedenen Variationen und mit einer Genauigkeit von 0.02 mm + 0.015 mm/m arbeitet. Er kommt mit dunklen und reflektierenden Oberflächen auch ohne Mattierungsspray klar.

Das Hauptanwendungsgebiet des FreeScan Omni Lite ist das hochgenaue Scannen technischer Bauteile. Die höchste Präzision erreicht der FreeScan Omni Lite mit drei verschiedenen Laser-Scan-Modi: 3x 31 Laserlinien (in drei Richtungen überkreuzend) erlauben ein sehr schnelles Scannen von grossen Flächen. Es können dabei mehr als 7.6 Millionen Punkte pro Sekunde erfasst werden. 25 parallele Laser-Linien ermöglichen die Digitalisierung feinster Details. Der bekannte 1-Linien-Modus schliesslich dient der maximal tiefen Ausleuchtung von Bohrungen, Vertiefungen etc. Im Laser-Modus orientiert sich der Omni Lite an Markern (Scanning-Punkte).

Die zweite Scan-Technologie ist der Infrarot-Modus (IR VCSEL Dioden) für markerloses Scannen (wenn genügend Geometrie vorhanden ist). Der IR-Modus ermöglicht auch das Scannen im vollen Sonnenlicht. Das maximale Sichtfeld beträgt dabei 1.2 m x 1.1 m.

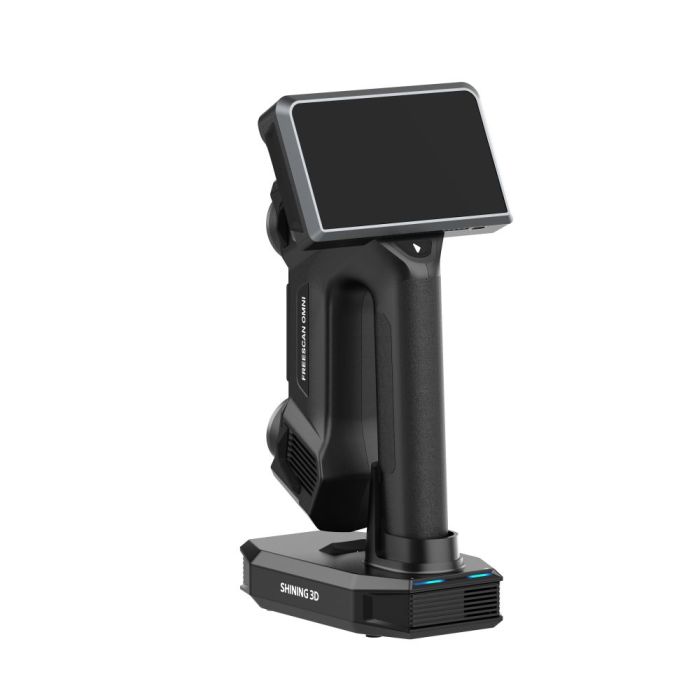

Teil des Lieferumfangs ist auch das Smart Dock für den FreeScan Omni Lite, das dem Scanner nicht nur einen sicheren Stand bietet. Dieses ist einerseits ein ultraschnelles Ladegerät für den Omni Lite, dient gleichzeitig aber auch als schneller Netzwerkadapter für eine rasche Datenübermittlung.

Vier verschiedene Optionsmodule erweitern den Omni Lite bei Bedarf:

• Integriertes Inspektionsmodul:Die CAD-Daten werden auf den Scanner hochgeladen und der Vergleich zwischen diesen und dem Scan findet autonom auf dem 3D-Scanner statt.
• Alternativ - Inspektion via PC: Dies geschieht mittels des Inpect-Moduls von Shining 3D. Der Scanner kann sowohl das Scannen wie auch den Daten-Vergleich entweder via WLAN- (drahtlos) oder Ethernet-Kabel-gekoppelt auf einem PC ausführen
• Video-Photogrammetrie: Die gemessenen Daten werden mittels eines Photogrammetrie-Balkens während des Scans überprüft und kalibriert. Daraus ergibt sich die höchste (volumetrische) Genauigkeit.
• KI-Merkmalerkennung: Das KI-Modul im Scanner erkennt typische Bauteilmerkmale wie z.b. Löcher in Blechen und erlaubt so eine verbesserte Datenqualität bei Kanten etc.

Neben der Qualitätssicherung, d.h. der Inspektion neu produzierter Teile, kann der FreeScan Omni Lite auch in den Bereichen Wartung (Verschleiss-Analyse) oder für Sicherheits-Analysen (sind die richtigen Bauteile verbaut?) verwendet werden. Typische Branchen und Anwendungsgebiete sind der Automotive-Bereich, die Aviatik, der Maschinenbau, der Energie-Bereich, das Transportwesen auf Strasse und Schiene oder auch der Guss-Bereich.

Mehr Informationen zur FreeScan Omni-Serie finden Sie in unserem Blog-Artikel.
