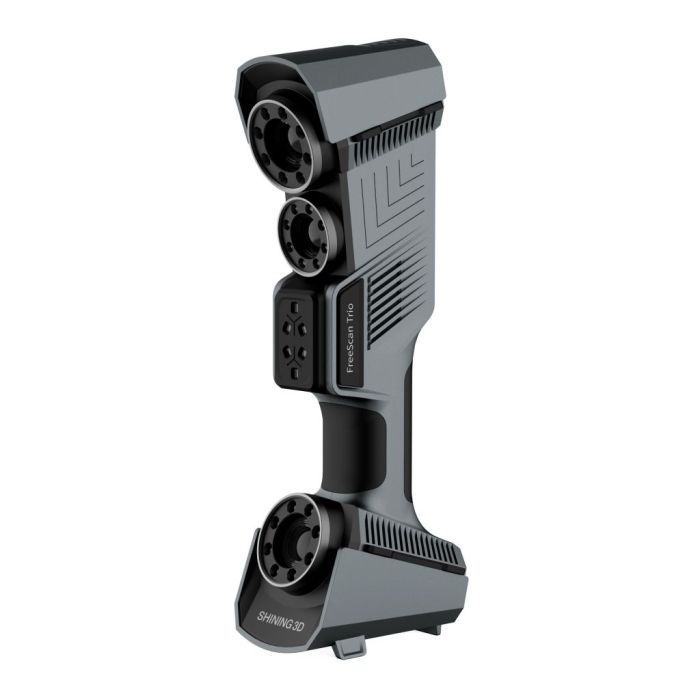

Shining 3D FreeScan Trio 3D-Scanner

Sonderangebot CHF 31’491.00 statt CHF 34’990.00
Ab Fremdlager (1-2 Wochen)
Art.nr.
34212203
Offerte anfordern
Für diesen Artikel können Sie auch eine Offerte anfordern.
Der FreeScan Trio ist ein Handheld-Laser-3D-Scanner mit total vier Scan-Modi und einem integrierten Photogrammetrie-Modul, der sich ideal für metrologische Anwendungen und detaillierte Scans eignet.

Und so funktioniert der FreeScan Trio

Vielseitige Scanmodi
Der FreeScan Trio verfügt über 4 verschiedene Laser-Scan-Modi. Da ist von markerlosem Scannen bis zur Tiefenerfassung von Bohrungen alles dabei.

Ideal für Metrologie
Das Gerät eignet sich besonders gut für metrologische Anwendungen wie z.B. in der Qualitätssicherung oder bei Wartung und Unterhalt bei der Erfassung von Verschleiss an entsprechenden Teilen.

Hohe Scangeschwindigkeit
Mit bis zu 3'010'000 Punkten pro Sekunde hat der FreeScan Trio sozusagen eine sehr schnelle Auffassungsgabe. Das schlägt sich in hohen Scangeschwindigkeiten nieder.

Das sind die vier Laser-Scan-Modi des FreeScan Trio:

98 parallele Laser-Linien
In diesem Modus sucht sich der Trio seine Geometrie von selbst - ganz ohne Referenzpunkte. Mit bis zu 3'010'000 Punkten pro Sekunde legt er sich richtig ins Zeug.

26 gekreuzte Laser-Linien
Dieser Modus dient einer schnellen Erfassung von grösseren Flächen - kein Wunder bei einem Sichtfeld von 650 mm x 580 mm! Der Trio liefert dabei eine Genauigkeit von bis zu 0.02 mm und zusammen mit der Fotogrammetrie eine Volumengenauigkeit von 0.02 + 0.015 mm/m. Die Scansoftware erzeugt dabei 3D-Daten in Echtzeit, die während des Scanvorgangs auf dem Bildschirm direkt sichtbar sind.

7 parallel Laser-Linien
Die insgesamt drei Industriekameras des Trio schauen in diesem Modus so richtig genau hin: Bis hinunter auf 0.01 mm Punktabstand können hiermit erreicht werden. Das Ergebnis sind unheimlich detaillierte Oberflächen. Der Scanabstand beträgt in diesem Modus 200 mm.

1 einzelne Linie
Im sogenannten Single Line Modus dringt der Trio optisch tief in Öffnungen und Bohrungen ein.

Wo nicht anders erwähnt, beträgt der Scanabstand 300 mm.

Integriertes Photogrammetrie Modul



Das Fotogrammetrie-Modul ermöglicht eine Genauigkeit von 0.02 mm + 0.015 mm/m.

Durch die Verwendung der magnetischen Skalenleiste, die genau kalibriert ist, kann der Scanner ein Set an Referenzpunkten kalibrieren.

Der FreeScan Trio ist ein Laser-Gerät der Klasse 2. Er kann bei 0-40°C und einer relativen Luftfeuchtigkeit von 10-90% betrieben werden.

Lieferumfang

  • FreeScan Trio 3D-Scanner
  • Kombiniertes Strom-Datenkabel (USB 3.0)
  • Software-Dongle
  • Externes Netzteil
  • Dreipoliges Gerätekabel mit Schweizer Stecker
  • Kalibrierplatte
  • USB-Stick mit Software und Betriebsanleitung
  • Konformitätserklärung
Mehr Informationen
Art.nr.34212203
EAN6970163080697
PriceCHF 34’990.00
