Wann haben die Silikon-Abdeckung Ihres Ultimaker Druckers zum letzten Mal auf Beschädigungen überprüft? Wenn Sie diese Frage nicht mit einem nicht allzu weit zurückliegenden Datum beantworten können dann bewahrt Sie dieser Artikel vielleicht oder hoffentlich vor Schlimmerem.

Die Silikon-Abdeckung im Boden der Druckkopf-Frontklappe sowohl beim Ultimaker 3 wie auch bei der S-Line (S3 / S5) hat die Funktion zu verhindern, dass aufgeschmolzenes Filament der Düse entlang nach oben in den Druckkopf kriecht und diesen zu füllen beginnt.

Gefuellter Druckkopf Ultimaker 2+
Ultimaker 3 Druckkopf gefüllt mit Filament (Quelle: Ultimaker Forum; https://community.ultimaker.com/topic/19990-print-head-clogged-up-um3/).

Diese Gefahr wurde von Ultimaker schon beim Ultimaker 2+ erkannt und der Spalt rund um die Düsenhalterung herum mit einem PTFE-Ringe verschlossen. Beim Ultimaker 3 und später bei der Ultimaker S-Linie ergab sich aber die Schwierigkeit, dass die Düse des rechten Printcores auf- und abbewegt wird. Daher war ein starrer PTFE-Ring nicht mehr praktikabel. Ultimaker löste die Aufgabe mit der Einführung einer flexiblen Silikon-Membran welche Öffnungen für beide Düsen aufweist und in Druckposition die Düse satt gegen unten abschliesst.

Silikonabdeckungen fuer die Drucker Ultimaker 3 und S3/S5

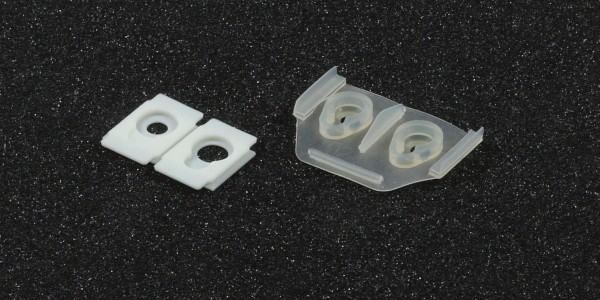

Silikon-Abdeckungen für den Ultimaker 3 (links) und den Ultimaker S3/S5 (rechts).

Das Silikon dieser Membran widersteht der Hitze der Printcores aber nur für beschränkte Zeit; die Abdeckung ist ein Verschleissteil. Durch die Erwärmung wird das Silikon allmählich spröde und reisst dass am Rand um die Düse herum ein. Dadurch entstehen Lücken in der Abdichtung durch welche das zähflüssige Filament in den Druckkopf hinaufkriechen kann. Der Effekt tritt verstärkt auf wenn häufig Filamente mit hoher Drucktemperatur wie Polycarbonat oder CPE+ gedruckt werden. Bei der Verwendung niedriger Drucktemperaturen wie im Fall von PLA oder PVA hält das Silikon deutlich länger durch.

Früher oder später degeneriert aber die Silikon-Abdeckung an jedem benutzten Drucker und sollte ersetzt werden wenn der Rand um die Düse herum eingerissen ist oder sogar schon Lücken sichtbar sind.

Abgenutzte Silikon-Abdeckung Ultimaker 3

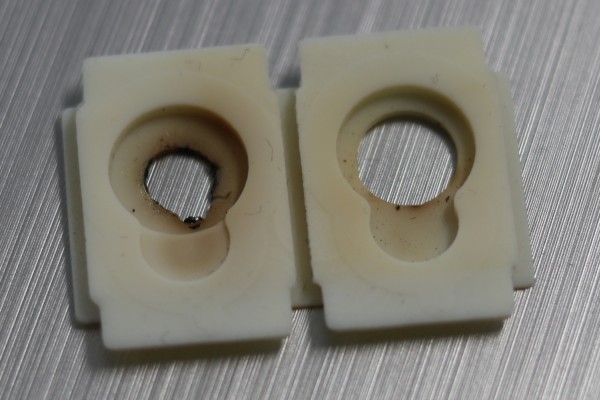

Abgenutzte Silikon-Abdeckung eines Ultimaker 3 Druckkopfs welche ausgetauscht werden musste.

Als Richtgrösse für das Überprüfungs-Intervall ist ein Monat bei intensivem Einsatz des Druckers oder 2-3 Monate bei sporadischem Einsatz empfohlen. Ersatz-Silikon-Abdeckungen sind im DIM3NSIONS-Webshop erhätlich (Abdeckung für den Ultimaker 3, Abdeckung für den Ultimaker S3/S5).



Update 2021: Im Jahr 2020, etwa zum Zeitpunkt des Endes der Ultimaker 3-Produktion, hat Ultimaker eine neue Baugruppen-Version für die Druckkopf-Klappe eingeführt. Kernstück dieser neuen Baugruppe ist eine neue Silikon-Dichtung welche in der Form derjenigen der S-Linie entspricht, jedoch nicht in der Grösse. Die neue Dichtung erfordert auch eine neue Druckkopfklappe, d.h. sie ist nicht mit dem ursprünglichen Druckkopf kompatibel.
